배경
안드로이드 앱의 패킷을 PCAPdroid를 통해 캡처하려 했으나, 캡처를 실행했더니 앱 내부 인터넷 통신 오류가 발생해 작성하게 되었습니다.
요약
- 앱의 네트워크 설정에 따라
유저 설치 인증서가 비허용되면서tls통신이 실패함 apktool을 통해targetSdkVersion을23으로 변경하거나apktool을 통해 안드로이드 매니페스트 내부<application>에<application android:networkSecurityConfig="@xml/network_security_config"...태그 추가하고res/xml/network_security_config.xml경로에 일부 설정하면 됨
문제 상황
PCAPdroid를 이용해 안드로이드 앱의 패킷을 캡쳐하려 했으나, 패킷 캡처를 켜니 앱이 정상 동작하지 않음

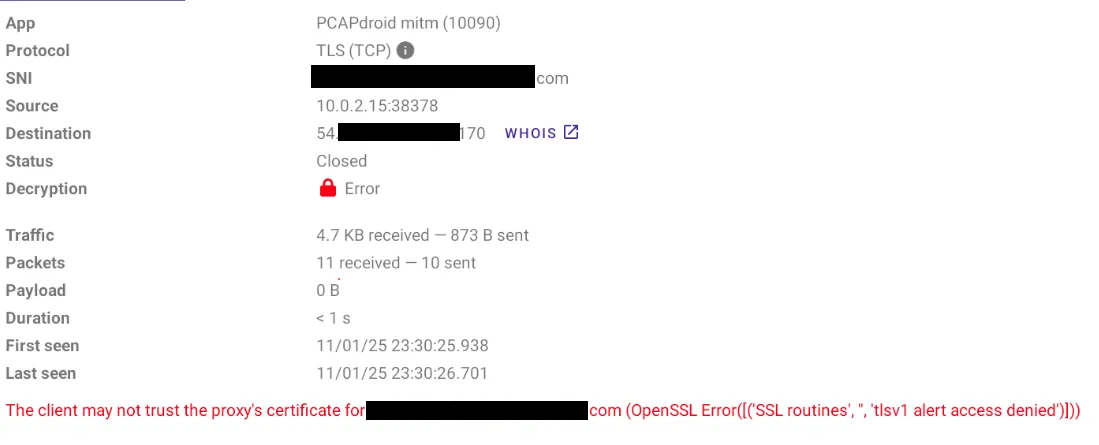

오류 메세지가 이번에는 tlsv1 alert access denied라고 떴지만, 메세지는 매번 달라졌었습니다. |
분석 과정
위 블로그를 통해 어떤 문제인지 알게 되었으며, 관련 설명이 담긴 공식 사이트를 찾을 수 있었습니다.

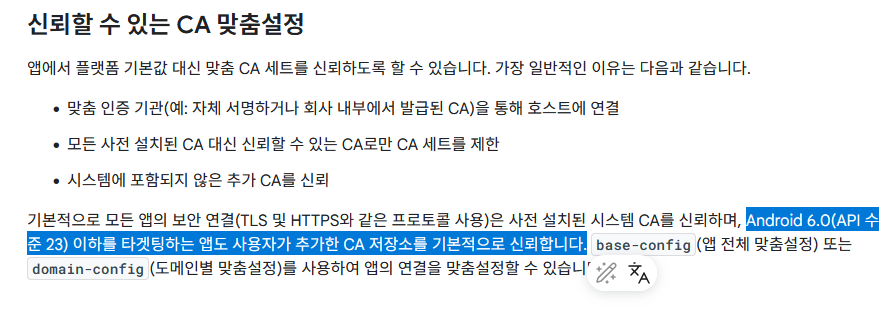

홈페이지를 살펴보니 안드로이드 23버전까지는 사용자가 추가한 인증서를 신뢰하고, 그 이후부터는 신뢰하지 않는다고 합니다.

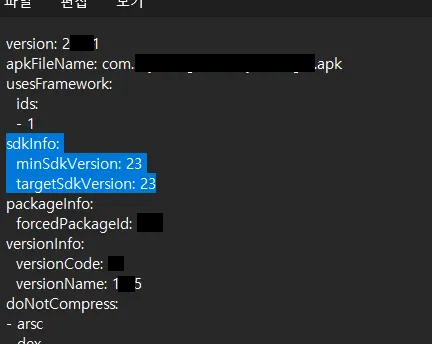

위 블로그 설명처럼 apktool을 이용해 디컴파일 후 apktool.yml파일에서 targetSdkVersion을 23으로 조정한 후 컴파일 및 서명을 해 설치하면 정상적으로 tls패킷 확인이 가능하다.

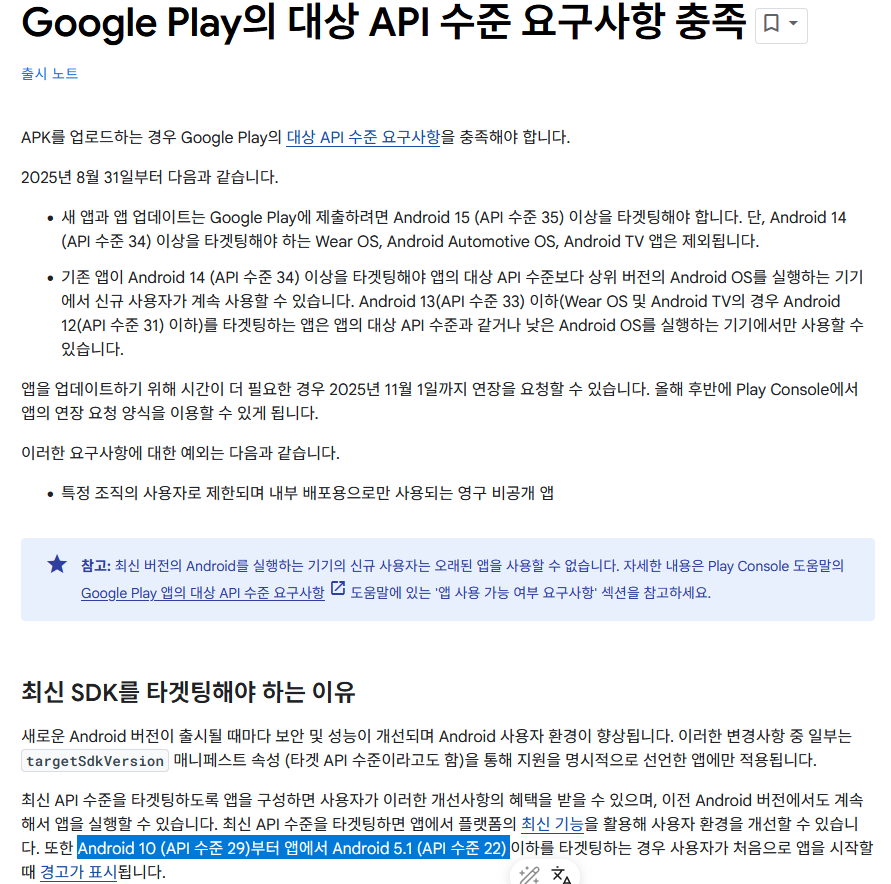

| minSdkVersion이 23보다 클 경우 23으로 조정해주시면 됩니다. | 버전을 23보다 낮게 설정할 경우 문제가 생길 수 있습니다.
디폴트 설정이 유저 인증서 신뢰 안함이라면 설정을 변경할 수도 있다고 생각했습니다.

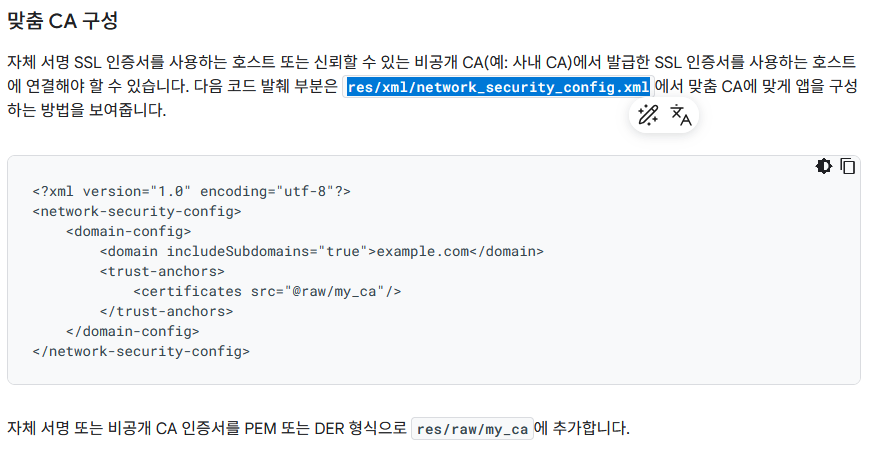

네트워킹 보안 설정 페이지 아래를 살펴보니 관련된 설정이 보였습니다.

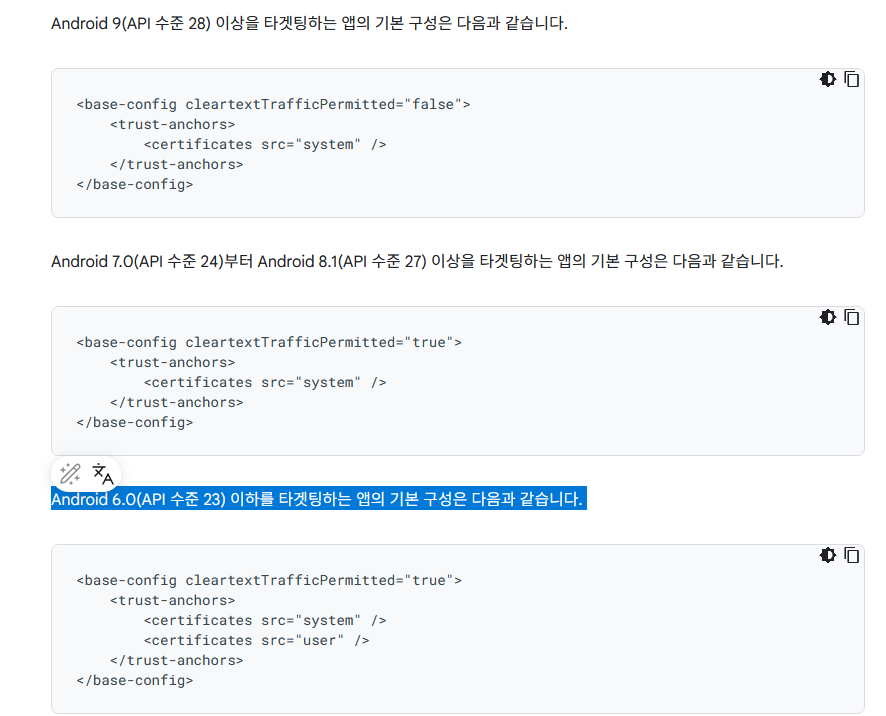

확인해보니 디폴트 설정은 다음과 같답니다. 즉 <certificates src="user" />을 추가하는 것으로 유저 인증서를 사용할 수 있는것처럼 보입니다.

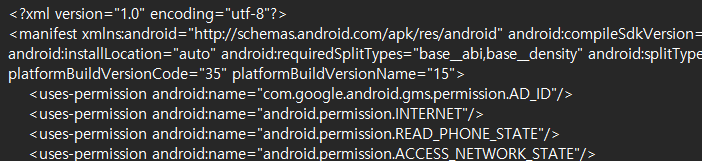

AndroidManifest.xml파일 내부 여러군데에 위의 certificates설정을 넣어봤는데 잘 안됩니다. 너무 대충 읽은듯합니다.

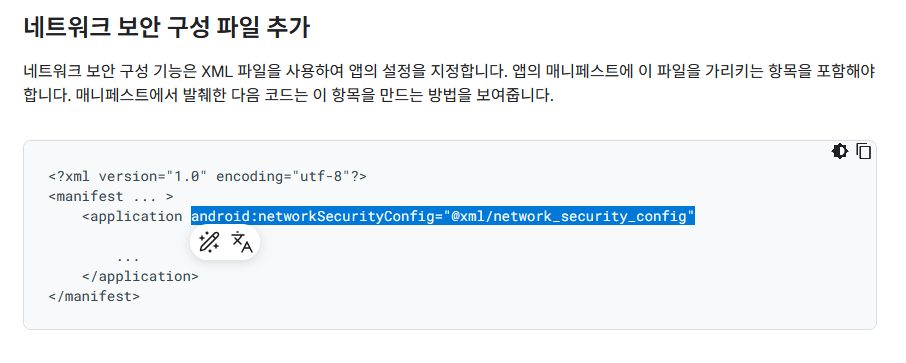

확인해보니 AndroidManifest.xml에는 설정을 ON해줘야 하고, 설정파일은 또 따로 만들어야 하는 듯 합니다.
이곳에 넣어주면 되는 듯 합니다.

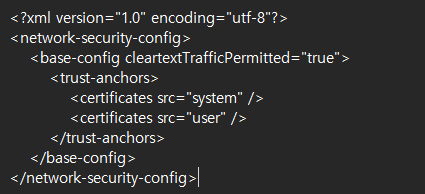

<?xml version="1.0" encoding="utf-8"?>
<network-security-config>
<base-config cleartextTrafficPermitted="true">
<trust-anchors>
<certificates src="system" />
<certificates src="user" />
</trust-anchors>
</base-config>
</network-security-config>
해당 파일을 기본 설정대로 두고 빌드하니 제대로 빌드됩니다.

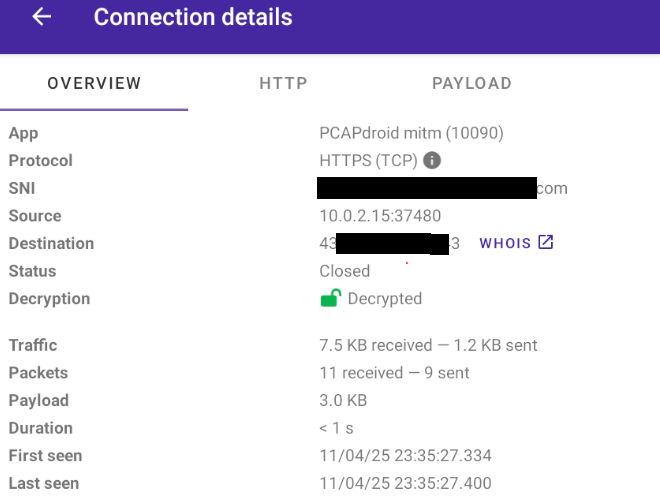

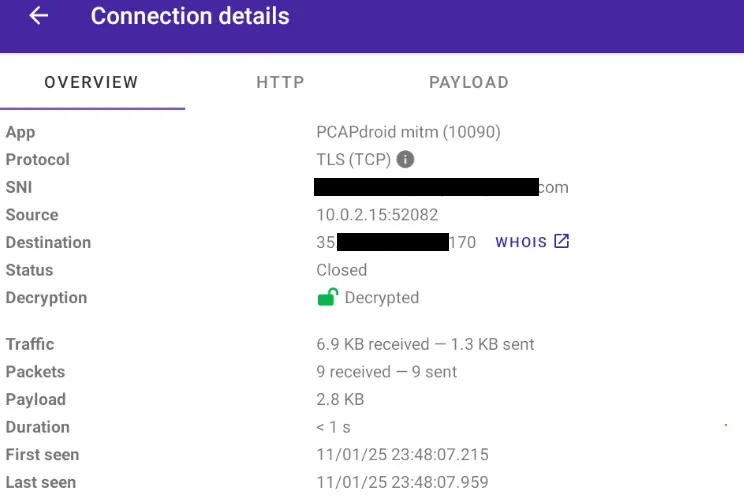

패킷도 제대로 보입니다.
작성자의 글
- 안드로이드에서
ssl복호화에 사용되는 키를 저장하는 옵션인sslkeylog를 찾을 수 없었습니다. - 프록시를 통해 패킷을 살펴보는건 좀 귀찮았습니다. 나중에 해봐야겠습니다.
apktool을 통해 앱을 디컴파일하고 컴파일하니 앱 시그니처가 달라져서 문제를 겪었습니다.- 참고한 블로그에 잘 적혀있었지만, sdk버전 수정중 오류가 발생할 경우를 대비해 실습해보았습니다.
